製品概要

凍結防止・プロセス保温用電気ヒーティングケーブル

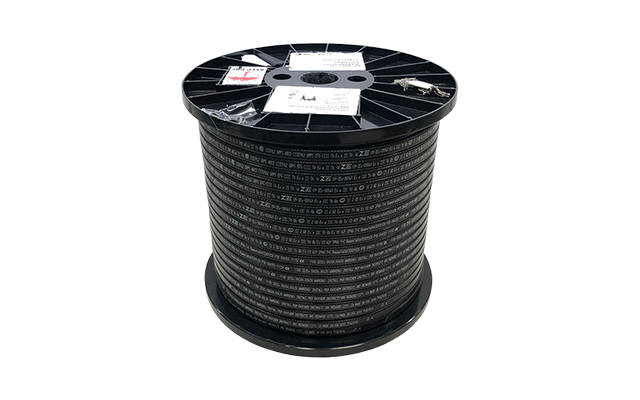

自己制御ヒーティングケーブル”BTVシリーズ”は、

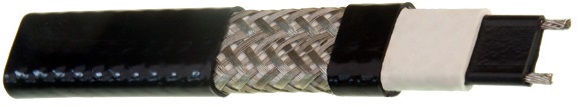

2本の導線の廻りにグラファイト（導電性カーボン）と放射線架橋ポリマーの混合物で覆われた発熱抵抗体により周囲温度に応じ、ヒータが自ら出力を可変させるヒータです。この機能により、配管フランジ、バルブ等に取り付ける際にヒータ同士を交差させても、ヒータが焼き切れることはありません。また、構造上2本の平行導線間に無数の抵抗線が結合されているのと同じ事から、並列回路ヒータとも呼んでおります。従って、2本の導線間の単位長当りの発熱量は、自己制御ヒータの長さが変わっても変わらないので、現場にて自由な長さに切って取付することが可能です。

100V仕様(100-130V), 200V仕様(200-277V)を用意しております。

主として凍結防止用途、ならびに65℃までのプロセス保温に使用します。

特定のヒータ型式において、国内初の防爆構造電気機械器具型式検定認可システムであり、スチームトレースや温水トレース以外の選択肢となり得ます。
同じく、型式検定認可を受けた専用のアクセサリ（電源接続キット、エンドシールキット）との組合せにより、日本国内における1種並びに2種危険場所での電気ヒーティングシステムとして使用することができます。

・BTV-CR（外層被覆：ポリオレフィレン系樹脂）
水用配管およびタンクに使用できます。化学薬品等に暴露される区域においてはBTV-CTをご使用ください。

・BTV-CT（外層被覆：フッ系樹脂）
酸・アルカリおよび有機物等に暴露される一般区域はもとより、1種および2種危険場所または、第一類および第二類危険箇所においても使用できます。

よく使用される業種

化学工場、飲食料工場、石油精製プラント、発電所、ゴミ焼却場、など

実績例

化学工場：苛性ソーダ、キシレン、硫酸、硝酸、重油、軽油、有機溶剤及び製品｜配管及びタンク
食品工場：液糖、水飴、食用油及び製品｜配管及びタンク
発電所：ガス、重油、軽油｜各種燃料配管及びタンク
石油備蓄基地：重油、軽油｜各種配管及びタンク
船舶：燃料配管、給水配管、甲板、ヘリデッキなど

製品仕様

※印のヒータは特定の付属品との組合せ使用により、日本国内の1種2種危険場所または第一、二類危険箇所でお使い頂ける防爆検定に合格しております。
