なぜ自己制御型ヒータはオーバーヒートしにくいのか

ヒータ出力と放熱量の絶妙なバランス

ヒートトレースを導入する際、

「自己制御型ヒータはオーバーヒートしにくい」

という説明を耳にすることがあります。

しかし、なぜオーバーヒートしにくいのでしょうか。

その理由は、自己制御型ヒータが持つ特殊な発熱特性と、配管から逃げる熱量の関係にあります。

今回はヒータ出力と放熱量のバランスという視点から解説します。

ヒータは熱を加え、配管は熱を逃がしている

ヒートトレースの基本は非常にシンプルです。

ヒータは配管へ熱を供給し、配管は周囲へ熱を放出しています。

つまり配管温度は、

ヒータが供給する熱量

と

外部へ逃げる熱量（放熱量）

のバランスによって決まります。

放熱量は温度が高くなるほど増える

配管が冷たいときは周囲との温度差が小さいため、逃げる熱量はそれほど大きくありません。

しかし配管温度が上昇すると、

• 空気との温度差が大きくなる
• 保温材表面からの放熱が増える
• 風による熱の放散が増える

ため、放熱量はどんどん大きくなります。

例えば外気温0℃の環境で、

• 配管温度が20℃
• 配管温度が50℃
• 配管温度が80℃

となるにつれて、逃げる熱量は大きく増加します。

つまり温度が高くなるほど、配管は自然に冷えようとする力が強くなるのです。

一定出力型ヒータは出力が変わらない

一定出力型ヒータは名前の通り、温度が変化しても決められた出力を出し続けます。

例えば20W/mのヒータであれば、

• 10℃
• 40℃
• 80℃

であっても基本的には同じ熱量を供給します。

そのため温度が上昇してもヒータ出力は下がりません。

放熱量がヒータ出力を上回る温度で平衡状態になりますが、制御を行わないと必要以上に高温になる場合があります。

そのため一般的にはサーモスタットや温度コントローラーを使用して温度管理を行います。

自己制御型ヒータは出力が下がる

自己制御型ヒータの最大の特徴はここです。

内部の導電性ポリマーが温度変化に応じて抵抗値を変化させるため、

温度が低いときは

• 抵抗値が低い
• 電流が流れやすい
• 発熱量が大きい

状態になります。

反対に温度が上昇すると

• 抵抗値が高くなる
• 電流が流れにくくなる
• 発熱量が小さくなる

状態になります。

つまり、

温度が上がるほどヒータ出力は下がる

という特性を持っています。

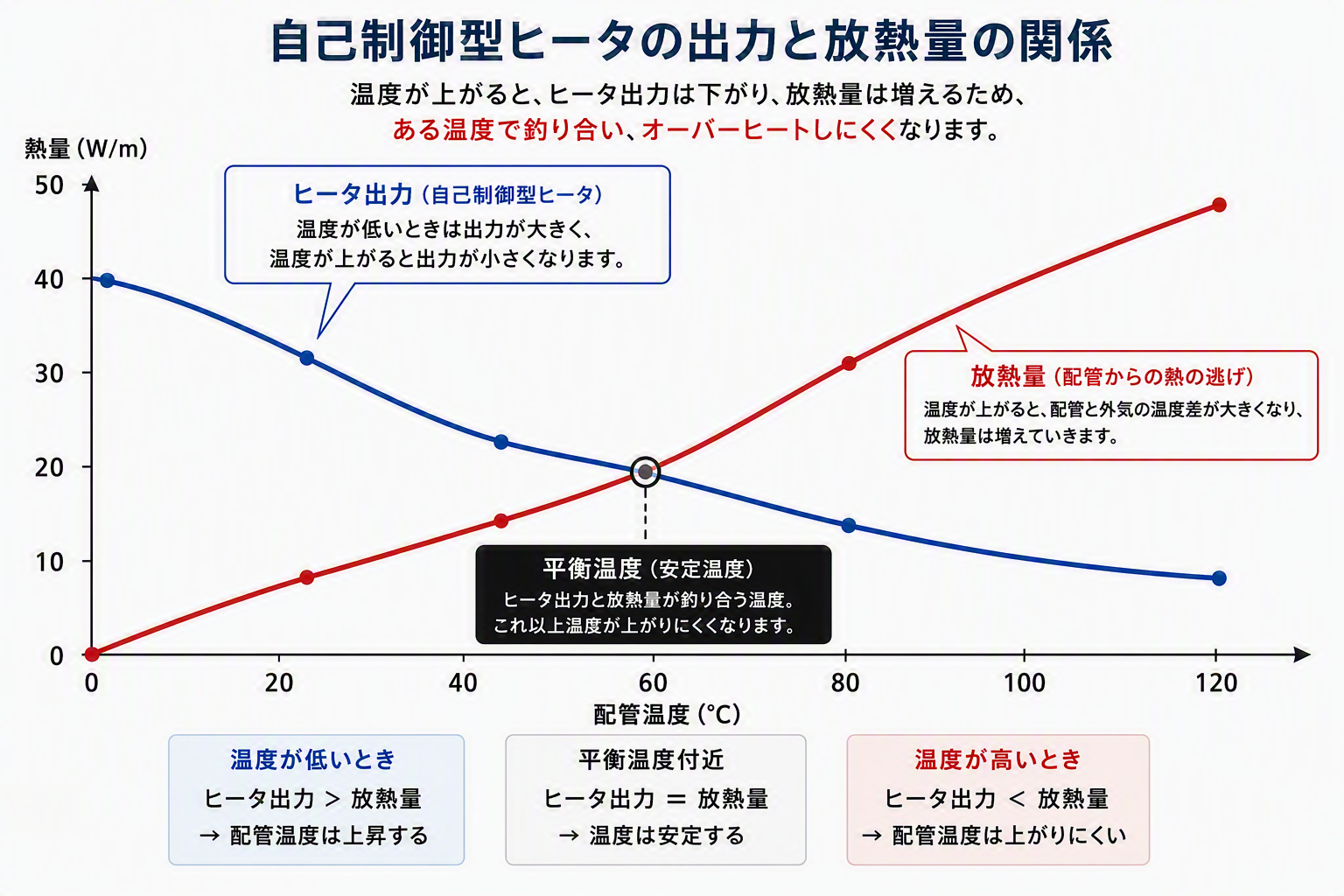

出力は下がり、放熱量は増える

ここが自己制御型ヒータの本質です。

配管温度が上昇すると、

ヒータ側

出力が小さくなる

↓

配管側

放熱量が大きくなる

↓

ある温度で逆転する

↓

それ以上温度が上がりにくくなる

という状態になります。

つまり自己制御型ヒータは、

ヒータ出力の低下

と

放熱量の増加

が自然に釣り合う温度へ収束していく仕組みなのです。

重ね巻きでもオーバーヒートしにくい理由

配管のバルブやフランジでは、ヒータを重ねて施工することがあります。

自己制御型ヒータでは重なった部分の温度が上昇すると、その部分だけ出力が自動で低下します。

つまり、

温度上昇 ↓ 出力低下 ↓ 発熱抑制

という制御が局所的に働きます。

このため重ね巻き部分でもオーバーヒートしにくい構造になっています。

だから設計が不要というわけではない

自己制御型ヒータは非常に安全なヒータですが、

• 維持温度
• 外気温
• 保温材
• 配管サイズ
• 防爆エリア

などを考慮した熱設計は依然として重要です。

自己制御機能は安全性を高めるための仕組みであり、適切な設計を不要にするものではありません。

テクノカシワが考えるヒートトレース設計

ヒートトレースでは、

「逃げる熱量」と「供給する熱量」

のバランスを正しく見極めることが重要です。

テクノカシワでは熱計算をもとに、

• 自己制御型ヒータ
• 一定出力型ヒータ
• MIヒータ

の中から最適なシステムを選定し、設計から施工・保守まで一貫して対応しています。
